哈尔滨铁路博物馆主题公园及周边环境综合整治工程(观光塔)

哈尔滨市建筑设计院建筑结构专业项目一等奖

哈尔滨铁路博物馆主题公园及周边环境综合整治工程(观光塔)

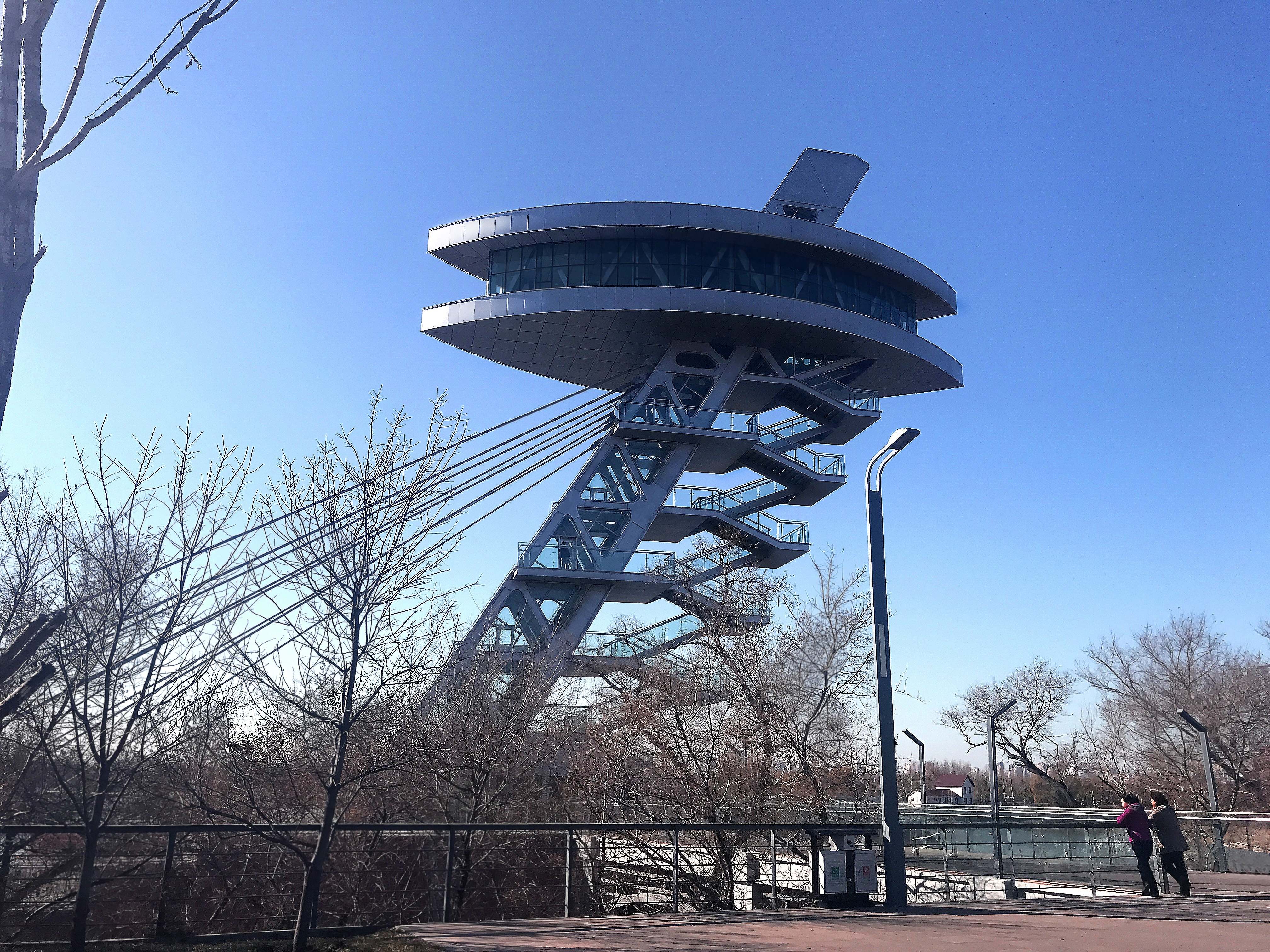

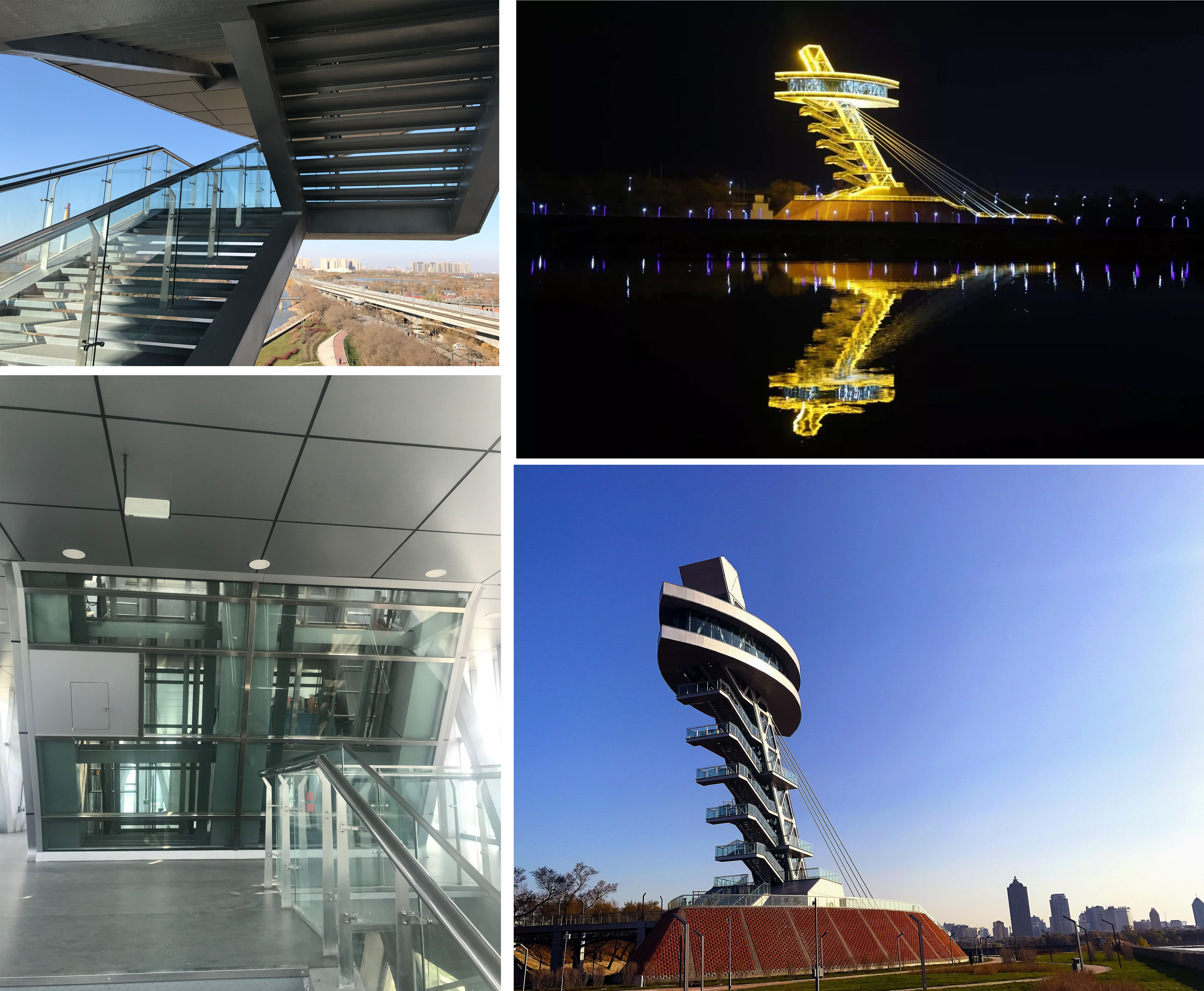

    观光塔建筑位于铁路公园江北段，总建筑面积425.79平方米，建筑是一座供游客登顶游览的观光塔，也是一座“互观”建筑，不仅要求建筑本身有良好的观景条件，将美景尽收眼底，同时也在公园内扮演不可缺少的标志行建筑物。把公园的观景效果从二维切换到三维。观光塔塔高39米，塔身由6根钢框架柱及8根预应力拉索组成，其中南侧3根钢柱与地面形成的角度为58.28°（黄金分割角度），北侧3根钢柱与地面形成的角度为60°，整个塔身的横截面向上不断变窄。在钢柱围合成的筒中是为游客提供可欣赏松花江和铁路桥的观光电梯，电梯为斜行行驶，给游客带来不同的观景享受。背部是步行楼梯可以近距离感受钢铁带来的震撼享受。观光平台位于塔身的27米处，长33米，宽13米，净高3.6米。观光平台最大悬挑长度为14.36米，采用隐框玻璃幕全包围，尽可能增加观景面。8根钢索使整个建筑体系更加牢固，安全性更高。建筑不仅有观光作用，还可以为园区工作人员提供休息空间。

    建筑结构采用钢结构，是对老铁路桥的延续和呼应，对建筑技术的挑战，黄金分割形成的角度使建筑更具艺术美感，更能让建筑融于整个园区当中。

    本项目结构受力复杂，结构设计难度大，存在较大悬挑、拉索等。因建筑功能要求，主体受力结构构件与地面呈一定角度，使框架柱存在初始弯矩，经过精确的内力分析，最终确定柱的截面尺寸及梁的布置。塔身采用钢斜框架支撑（带拉索）结构，观光平台采用33米大跨度两侧悬挑结构，钢框架抗震等级为三级；钢结构体系不规则，8根拉索预张拉力为943~1245KN，保证钢框架柱及拉索受力均匀，主体结构用钢量达到650吨，拉索总长度432米。拉索的设置即保证了框架柱在荷载作用下能够满足刚度、强度、稳定及变形。同时也应控制拉索初拉力的大小，根据安装过程中建筑自身的重量分批次阶段性施加初拉力。观光平台存在较大悬挑，经过多次方案优化、对比等。选择最佳结构方案，降低了造价。结构计算采用了MIDAS GEN软件进行非线性时程分析，其各项指标计算结果满足规范要求。
