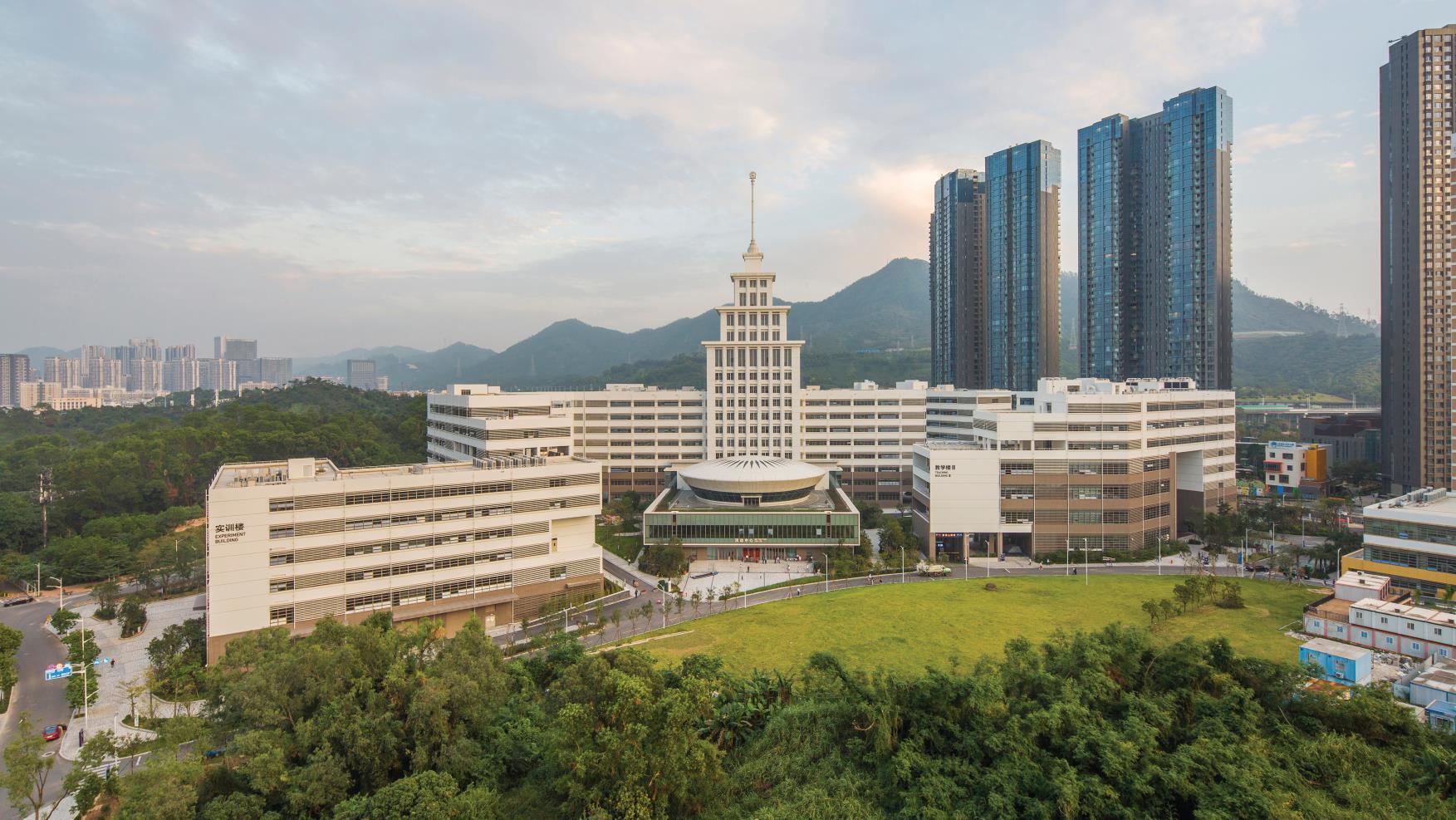

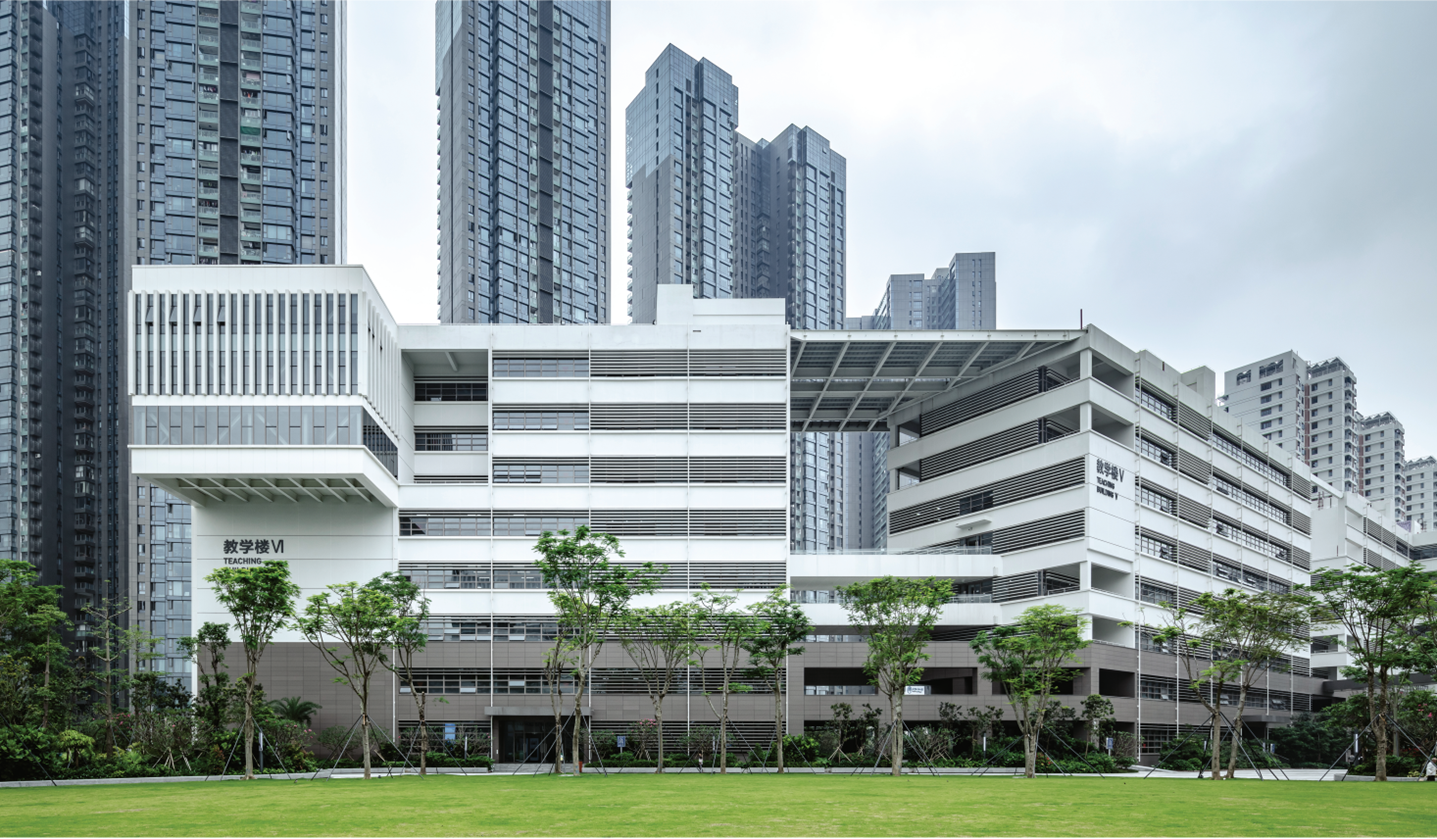

哈尔滨工业大学深圳校区扩建工程

   本项目位于广东省深圳市南山区西丽大学城哈尔滨工业大学研究生院东南侧，总用地面积9.3万㎡，总建筑面积29.8万 ㎡。本项目借助BIM可视化、精确化等特性，通过总施工进度模拟、装配式施工管控、数字交付、智慧运营、辅助方案科学决策、高效管控等，实现实体建筑和数字建筑孪生共长。

   在BIM技术实施过程中，通过“Sever-based Work-sharing”协同框架实现了多专业、多人员、异地协同设计的目标。通过深化BIM模型创建规范、协作行为规范以及对工作内容的精细化阶段划分，实现了通过管理手段有效的管控了大型项目BIM模型的质量和信息在多专业跨阶段的有效传递。在创建BIM模型过程中依照施工、运维要求，适当加深模型深度并达到LOOD300~LOOD400之间；在BIM技术实施过程中，BIM设计模型依次传递给施工单位以及业主，并逐次对模型进行深化和信息录入叠加以满足各阶段对BIM模型信息的不同需求，最终做到BIM模型用于运维阶段；在设计阶段，BIM团队依照图纸按照一定的施工顺序创建BIM设计模型。主要解决图纸中建筑构件之间的碰撞问题、解决结构构件之间的碰撞问题、解决建筑与结构之间的碰撞问题、解决综合管线与土建部分的碰撞问题、优化综合管线路由及综合管线排布原则、解决钢结构与幕墙之间实际的空间关系的深化表达等。
