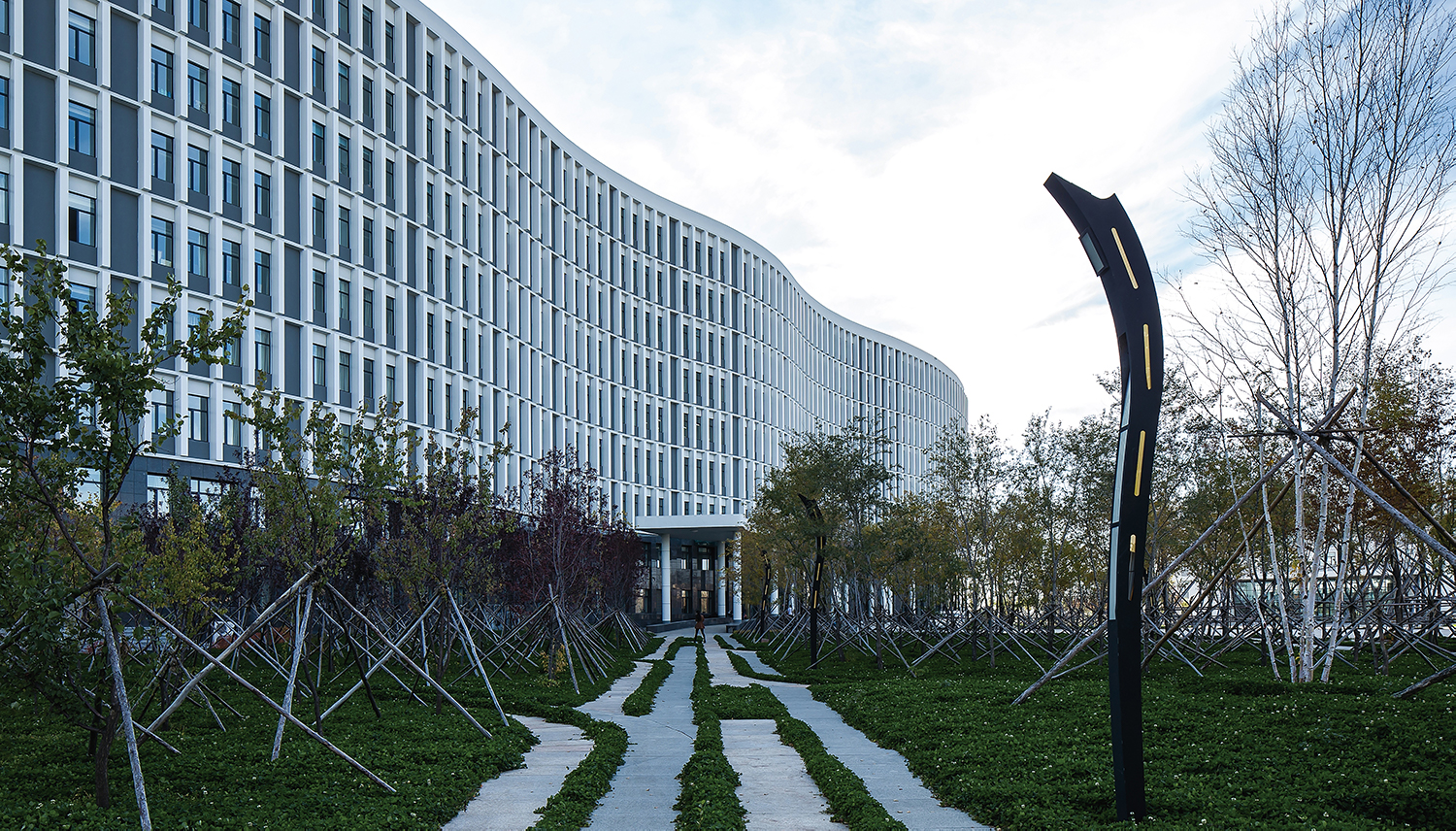

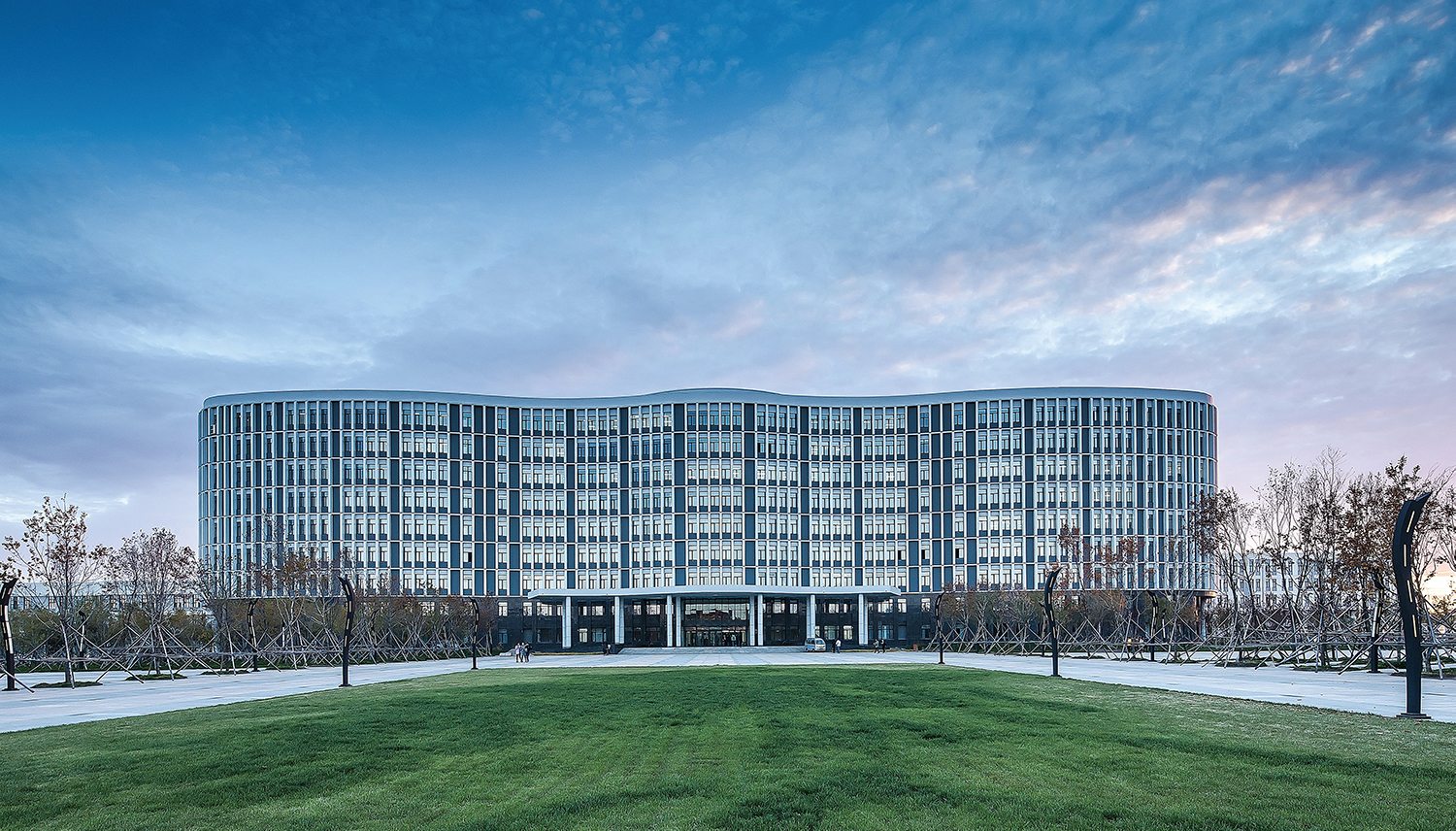

哈尔滨铁道职业技术学院平房新校区教学综合楼

项目名称：哈尔滨铁道职业技术学院平房新校区教学综合楼

获奖情况：荣获2019年黑龙江省优秀工程勘察设计二等奖（建筑电气工程专业）

荣获2017年全国优秀工程勘察设计行业奖优秀建筑工程设计三等奖

荣获2017年全国民营工程设计企业优秀设计华彩奖二等奖

荣获2016年黑龙江省优秀工程勘察设计一等奖（建筑工程）

建设地点：哈尔滨市哈南工业新城核心区哈南第二大道20号

用地面积：366813.4平方米

建筑面积：55712.27平方米

设计时间：2012年03月 至 2012 年 06月

建成时间：2015年  01 月  19 日

设计特点：

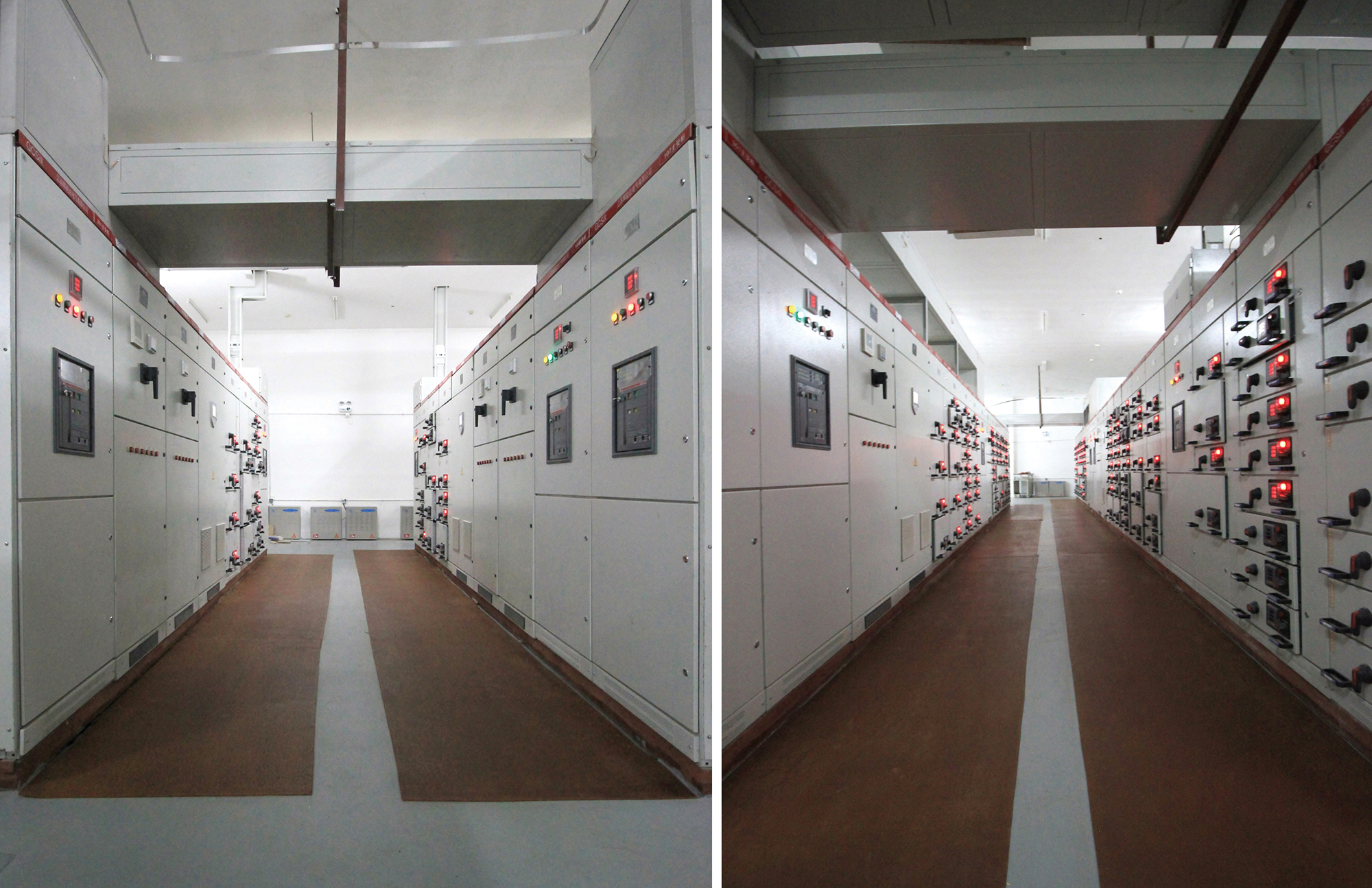

强  电：教学综合楼为二类高层公共建筑，供电负荷等级为二级。主供电源引自设置在地下室人防区域外的变电所，该变电所与邻近实训中心、计算中心等单体建筑共用，由供电部门设计安装。备供电源引自动力综合楼柴油发电机组。在地下室设车库变电所为人防地下室供电。在一层左右两侧分别设低压配电室，为地上部分供电。配电柜均采用下进下出方式，柜下及柜后分别设电缆沟，由一层配电室馈出的各回路电缆采用金属封闭电缆桥架沿走廊吊顶敷设至左右两侧及中间部位强电井。

为满足应急照明5S转换时间要求，集中设置EPS作为柴油发电机起动前的时间衔接。在低压电源进线处设总表计量供内部核算。设100kW移动柴油发电机做人防战时电源。

弱  电：教学综合楼弱电系统包括综合布线、有线电视、安防监控、校园广播、多媒体教学等系统，由建设点位另行委托专业公司设计安装。

节能措施：变电所及各低压配电室深入负荷中心，缩短配电线路长度，正确选择导线截面及线路敷设方式，降低配电线路的电能损耗。在各低压配电室设无功功率自动补偿柜以提高功率因数，减小电能损失；所有用电设备及装置均选用高效节能节电型产品，满足相关国家标准节能评价值要求；照明设计满足《建筑照明设计标准》GB50034-2013所对应的照度标准及LPD值要求。
